Dans les systèmes électriques, la sécurité et l'efficacité sont toujours des éléments essentiels, et ce parmi les nombreux composants électriques, interrupteurs de rupture de charge (LBS) et les sectionneurs jouent un rôle crucial. Bien qu'ils soient tous deux utilisés pour le contrôle du courant et la déconnexion, il existe des différences significatives entre eux en termes de conception fonctionnelle, de principes de fonctionnement et de scénarios d'application. Chuanli s'engage à fournir à ses clients des connaissances sur les systèmes électriques, afin d'aider les ingénieurs et le personnel de maintenance à prendre des décisions éclairées. Ce guide propose une analyse approfondie des principales différences entre les interrupteurs de rupture de charge et les sectionneurs, et offre une compréhension complète du rôle et de la valeur de ces deux types d'interrupteurs. types d'appareillage de connexion dans les infrastructures électriques modernes.
Un interrupteur de rupture de charge, également connu sous le nom de interrupteur de coupure de charge ou interrupteur déconnecteurLe disjoncteur est un dispositif de commutation mécanique utilisé pour connecter, transporter et déconnecter le courant en toute sécurité. Sa principale caractéristique est sa capacité à interrompre en toute sécurité le courant de charge sans endommager l'équipement ou générer des arcs électriques dangereux.
Pour réaliser cette fonctionnalité, les LBS intègrent généralement des mécanismes d'extinction d'arc spécialisés qui éteignent efficacement les arcs générés lors de l'interruption du circuit, garantissant ainsi un fonctionnement sûr du système. Les interrupteurs-sectionneurs sont largement utilisés dans les systèmes de distribution d'énergie, notamment pour isoler une zone spécifique d'un réseau de distribution ou pour effectuer des opérations de commutation d'alimentation dans des environnements industriels. Par rapport aux sectionneurs classiques, les interrupteurs à coupure de charge offrent une plus grande souplesse d'utilisation et de meilleures capacités de protection du système.

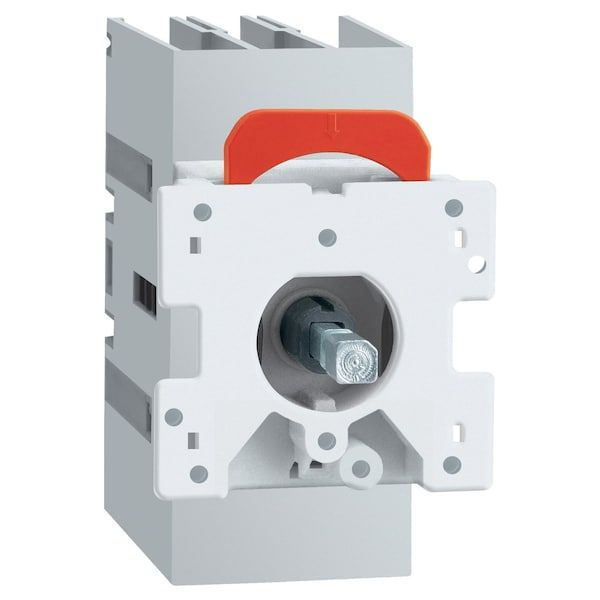

Un sectionneur, également appelé communément "interrupteur", est un dispositif de sécurité qui permet d'assurer la sécurité des personnes et des biens. Isolateur ou interrupteur d'isolementLe disjoncteur est un dispositif de commutation mécanique utilisé dans les systèmes électriques pour isoler en toute sécurité les sources d'énergie de l'équipement de charge. Sa principale caractéristique est la formation d'un espace d'air clairement visible entre les contacts de l'interrupteur lorsqu'il est déconnecté, ce qui garantit que le circuit est entièrement déconnecté et complètement hors tension, offrant ainsi une garantie de sécurité pour la maintenance, l'inspection et d'autres opérations.
Contrairement à LBSAlors que les sectionneurs peuvent fonctionner en charge, ils ne peuvent être actionnés que lorsque le circuit est hors tension ou qu'il n'y a pas de circulation de courant. Cela signifie qu'ils n'ont pas la capacité d'éteindre les arcs électriques et qu'ils ne conviennent pas pour les opérations de commutation en charge.
La fonction première d'un sectionneur est d'isoler physiquement une section spécifique d'un système électrique de la source d'alimentation, afin d'éviter les erreurs de fonctionnement, les retours d'électricité ou les accidents électriques. Ils sont largement utilisés dans les sous-stations, les systèmes de distribution industriels et diverses applications nécessitant une isolation électrique claire.
Bien que ces deux dispositifs soient essentiels au contrôle des systèmes électriques, leurs conceptions de base et leurs utilisations prévues sont très différentes. Voici six différences essentielles :
| Fonctionnalité | Interrupteur de rupture de charge (LBS) | Interrupteur de déconnexion (isolateur) |
| Fonctionnalité | Prend et coupe le courant sous une charge normale | Isole un circuit en créant un vide d'air visible |
| Capacité d'interruption | Oui, peut interrompre le courant de charge en toute sécurité | Non, ne doit pas être utilisé sous charge |
| Extinction des arcs électriques | Équipés de mécanismes de trempe à l'arc (par exemple, SF6, vide) | Pas de capacité d'extinction d'arc |
| Contact Design | Robuste, conçu pour résister à l'arc et à la trempe | Plus simple, conçu pour un circuit ouvert sécurisé |
| Mécanisme de fonctionnement | Souvent quick-break pour une interruption rapide | Opération plus lente et délibérée pour l'isolement |
| Application primaire | Commutation en charge, sectionnement des réseaux | Assurer un isolement sûr pour la maintenance et la déconnexion. |
L'AFB est un interrupteur mécanique qui peut connecter ou déconnecter un circuit en toute sécurité alors que le courant circule toujours. Il est couramment utilisé pour déconnecter ou connecter l'alimentation d'une charge dans des conditions de fonctionnement normales. Il peut fonctionner sous tension, ce qui garantit la sécurité et la commodité de la maintenance des équipements et de la commutation des lignes.
La fonction première d'un sectionneur est d'isoler physiquement une partie du circuit du système électrique, en créant un point de rupture visible pour permettre une maintenance ou une inspection en toute sécurité. Les sectionneurs ne peuvent être actionnés que lorsque le circuit est hors tension et qu'il n'y a pas de courant de charge ; dans le cas contraire, ils peuvent provoquer de graves arcs électriques ou endommager l'équipement.
Par conséquent, l'AFB met l'accent sur la "capacité opérationnelle dans des conditions de charge", tandis que les sectionneurs se concentrent sur "l'isolation sûre après la déconnexion de l'alimentation". Les deux ont des rôles distincts dans les systèmes électriques et ne sont pas interchangeables.
En termes de capacité de rupture, les interrupteurs à rupture de charge offrent des avantages significatifs. Ils sont équipés de dispositifs d'extinction d'arctels que les goulottes d'arc, le gaz (SF6) ou l'eau. interrupteurs à vide qui peuvent éteindre rapidement et en toute sécurité les arcs électriques lors d'une coupure de courant, garantissant ainsi la sécurité des équipements et du personnel. Les interrupteurs de charge peuvent déconnecter de manière fiable les circuits sous charge et sont couramment utilisés comme interrupteurs de fonctionnement dans les systèmes d'alimentation.
En revanche, les sectionneurs ont pas de capacité de trempe à l'arc et ne servent qu'à déconnecter les circuits lorsqu'il n'y a pas de courant. S'ils sont forcés de fonctionner en charge, ils peuvent produire des arcs soutenus, qui peuvent facilement endommager l'équipement ou même blesser quelqu'un. Par conséquent, du point de vue du pouvoir de coupure, les interrupteurs de charge conviennent mieux aux applications nécessitant des opérations de déconnexion fréquentes, tandis que les interrupteurs de déconnexion sont principalement utilisés pour l'isolation électrique et la maintenance en toute sécurité.
Lorsqu'un circuit est interrompu, un arc électrique puissant est généré. S'il ne peut être éteint efficacement, il endommagera non seulement l'équipement, mais pourra également provoquer des accidents de sécurité tels que des incendies. Le LBS est spécialement conçu pour fonctionner en toute sécurité dans des conditions de charge, équipé de plusieurs mécanismes d'extinction de l'arc comme le souffle de l'air, SF₆ gaz l'extinction de l'arc et les interrupteurs à vide. Ces technologies permettent d'éteindre rapidement et efficacement l'arc électrique, garantissant ainsi la sécurité des opérations.
Interrupteurs de déconnexion manque de systèmes internes de trempe à l'arc et reposent sur l'isolation physique et l'air comme milieu isolant. Ils ne peuvent être utilisés que lorsque le circuit est hors charge ou hors tension ; dans le cas contraire, ils peuvent provoquer des arcs soutenus, ce qui présente des risques pour la sécurité. Cette différence fondamentale détermine leur rôle respectif dans les applications pratiques : Les LBS conviennent aux scénarios nécessitant des opérations fréquentes et des commutations de charge, tandis que les interrupteurs-sectionneurs sont mieux adaptés aux dispositifs d'isolation de sécurité.
En termes de conception des contacts, LBS fait preuve d'un plus grand professionnalisme et d'une plus grande durabilité. Leurs contacts se caractérisent par des conceptions structurelles robustes et des matériaux spéciauxCes caractéristiques sont associées à des formes géométriques soigneusement optimisées. Cela permet non seulement de faciliter l'allongement et l'extinction rapides de l'arc, mais aussi de résister efficacement aux températures élevées et aux tensions d'arc générées pendant la coupure du circuit, ce qui garantit des performances fiables même en cas d'utilisation fréquente et de charges élevées.
En revanche, le sectionneur présente une conception de contact plus simple, principalement destinée à l'isolation physique et dépourvue de la capacité de résister aux arcs électriques ou de les éteindre. Par conséquent, les interrupteurs d'isolement ne sont généralement actionnés que lorsque le circuit est hors tension, afin d'éviter tout dommage à l'équipement ou tout risque pour la sécurité dû à la formation d'un arc électrique.
Le disjoncteur est équipé d'un mécanisme de déclenchement rapide, permettant aux contacts de se séparer rapidement pendant le processus de déconnexion. Ce mécanisme limite efficacement la durée de l'arc et l'éteint rapidement, ce qui garantit la sécurité et la fiabilité de l'opération de déconnexion. Ce mécanisme de fonctionnement rapide permet au LBS d'interrompre le courant en toute sécurité dans des conditions de charge, ce qui le rend adapté aux applications nécessitant des opérations fréquentes et des normes de sécurité élevées.
D'autre part, les sectionneurs utilisent un mécanisme de fonctionnement plus lent car leur objectif n'est pas de déconnecter le courant de charge mais d'isoler physiquement le circuit. Par conséquent, les sectionneurs n'ont pas la capacité d'éteindre rapidement les arcs et ne nécessitent pas d'interruption rapide de l'arc. En règle générale, ils ne peuvent être actionnés que lorsqu'il n'y a pas de courant dans le circuit, afin d'assurer la sécurité des équipements et du personnel.
Les interrupteurs de rupture de charge sont largement utilisés dans les réseaux de distribution à moyenne tensionLes interrupteurs à coupure de charge sont utilisés principalement pour le sectionnement des lignes d'alimentation et la commutation des sources d'énergie, garantissant ainsi la flexibilité et la fiabilité des réseaux électriques. Dans les applications industrielles, les interrupteurs de charge sont également couramment utilisés pour isoler les transformateurs, les moteurs et d'autres équipements de charge opérationnelle, ce qui permet d'assurer le fonctionnement en direct et d'améliorer l'efficacité opérationnelle.
Les sectionneurs sont plus souvent utilisés lors des opérations de maintenance de fournir un point d'isolement visible pour l'inspection des équipements, ce qui en fait un élément indispensable des procédures de sécurité pour la déconnexion et l'étiquetage. Bien que les sectionneurs n'aient pas la capacité de commuter les courants de charge, ils jouent un rôle crucial pour assurer la sécurité des opérateurs.
Comprendre les différences fondamentales entre interrupteurs de rupture de charge L'utilisation de l'AFB et des sectionneurs est essentielle pour prendre des décisions éclairées en matière de conception et de maintenance des systèmes électriques. Les LBS conviennent aux applications nécessitant un fonctionnement en charge, tandis que les sectionneurs se concentrent sur la fourniture d'une isolation visuelle fiable pour assurer la sécurité du personnel de maintenance. Les deux types d'interrupteurs présentent des avantages distincts en termes de fonctionnalité, de structure et d'application, et l'équipement approprié doit être sélectionné en fonction des exigences spécifiques du projet.
