Трехфазный трансформатор для монтажа на панель

Обзор

When your turnkey project requires a low-profile, highly secure outdoor power solution, our three-phase pad-mounted transformer delivers industrial-grade performance directly to your site. Engineered specifically for underground distribution systems, Clelek provides you with highly customizable units ranging from 45 kVA to 5000 kVA, with primary voltages up to 34.5 kV. As a dedicated pad-mounted transformer manufacturer with 20 years of North American market experience, we ensure every liquid-filled unit streamlines your commercial power distribution network with maximum efficiency and zero safety compromise.

Основные характеристики

● Прочная конструкция: Корпуса из толстой стали с порошковым покрытием для защиты от взлома и непогоды

● Гибкие конфигурации: Доступны варианты исполнения как "живым фронтом", так и "мертвым фронтом", поддерживающие радиальную или петлевую подачу.

● Технология Eco-Safe: Заполнена экологичной биоразлагаемой диэлектрической жидкостью, обеспечивающей превосходную защиту от холода и продлевающей срок службы

Основные приложения

● Коммунальные услуги: Понижающие трансформаторы

● Майнинг биткоинов: Специализированные трансформаторы на стороне нагрузки 415 В (Y-образная конфигурация)

● Солнечные фермы: Системы повышающих трансформаторов

● Промышленность: Подходит для сложных условий эксплуатации, включая опасные места

Технические преимущества

● 20 лет опыта работы на североамериканском рынке

● Полный модельный ряд распределительных трансформаторов с жидкостным охлаждением на площадках

● Соответствие строгим североамериканским стандартам эксплуатации

● Возможны индивидуальные инженерные решения

Покрытие услуг

Предоставление профессиональных решений в области трансформаторов для коммунальных служб, возобновляемых источников энергии и промышленного сектора по всей Северной Америке.

Виды изоляционных жидкостей

Трансформаторы с жидкостной изоляцией обычно используются на открытом воздухе из-за опасений разлива масла или пожара, если масло достигнет своей температуры золы. Недавно были разработаны новые изоляционные жидкости (например, силиконовая жидкость, FR3) с более высокой температурой точки золы, чем минеральное масло, и трансформаторы с такими жидкостями можно использовать внутри помещений. Однако важно отметить, что эти менее гибкие трансформаторы с жидкой изоляцией имеют более высокую первоначальную стоимость по сравнению с сухими аналогами, что препятствует их широкому распространению на рынке.

Для трансформаторов силикон идеально подходит благодаря своей термостойкости, совместимости с материалами, низкой воспламеняемости и токсичности. Высокая температура силикона (340 oC) делает его менее пожароопасной жидкостью, которая сертифицирована UL и одобрена заводом-изготовителем для применения внутри и вне помещений. Он идеально подходит для применения в местах, где существует опасность пожара и имеются специальные системы пожаротушения.

Диэлектрическая жидкость FR3 полностью биоразлагаема и безопасна для окружающей среды. Она подходит для использования внутри помещений и в зонах с высокой чувствительностью к окружающей среде, где пролитая изоляционная жидкость может потребовать тщательной уборки.

Минимальные и специфические размеры

Существует два варианта исполнения тупикового фасада: минимальные размеры и специальные размеры. Минимальные размеры охватывают минимальное расстояние между втулками, высоту втулок и глубину отсека. В отличие от этого, специальные размеры охватывают размеры, отличные от минимальных, учитывая при этом особенности установки, обслуживания и простоту подключения.

Стандартные характеристики трансформатора, устанавливаемого на площадку

S22M Масло до уровня 1 Энергоэффективность

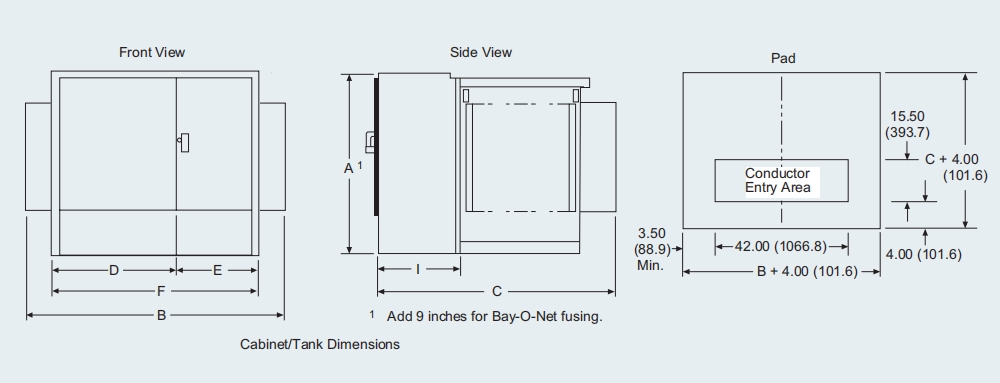

Размеры макета

Трансформатор для монтажа на панель - размеры в дюймах (мм)

Примечание: Справочные размеры в этой таблице охватывают следующие варианты: конфигурации с живым фронтом и мертвым фронтом, петлевая и радиальная подача, агрегаты, заполненные минеральным маслом и FR3.

Размерные вариации

Изменения высоты
1. Добавьте 9,00 дюймов (228,6 мм) к высоте при использовании байонетного предохранителя для всех номиналов кВА.
2. Менее огнеопасная жидкость на основе натурального эфира требует более глубоких баков для некоторых номиналов трансформаторов.
3. Добавьте 2,00 дюйма (50,8 мм) к глубине для номиналов кВА 75-1500. Добавьте 8,00 дюймов (203,2 мм) к глубине кВА номиналов 2000 и 2500.

Integrating Pad-Mounted Transformers Into Your Distribution Substation

Building a resilient medium-voltage network requires seamless synchronization between your outdoor transformers and indoor switchgear control rooms:

• Upstream Protection: To safeguard your loop-feed configuration against transient faults, you can pair this unit with our high-end Indoor High-Voltage Vacuum Circuit Breaker to achieve instantaneous short-circuit interruption.

• Substation Alternatives: If your project faces strict urban footprint constraints where a concrete pad installation is impossible, explore our fully integrated Компактные подстанции for an all-in-one distribution alternative.

• Preventative Maintenance: Unscheduled utility downtime can be financially catastrophic. Equip your field engineers with our complete guide on Power Transformer Repair: How to Identify Repairable vs Non-Repairable Faults to optimize your asset lifespan.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1: What is the capacity range and efficiency standard of Clelek’s three-phase pad-mounted transformers?
Our three-phase pad-mounted transformers cover a wide rated capacity range from 45 kVA up to 2500 kVA (and custom solutions up to 5000 kVA). Every unit in this product line is meticulously engineered to meet DOE 2016 energy efficiency standards, ensuring minimal core losses and lower long-term operational costs for your utility network.

2: Can I choose eco-friendly insulating fluids for indoor or environmentally sensitive installations?
Yes, you can. While standard mineral oil is highly cost-effective for typical outdoor commercial power distribution, we offer premium FR3 dielectric fluid and silicone fluid options. With high fire points (FR3 and silicone reach over 300°C and 340°C respectively), these less-flammable, fully biodegradable liquids are UL Listed and Factory Mutual approved, making them ideal for your indoor layouts or zero-tolerance eco-sensitive areas.

3: What is the structural difference between minimum dimensions and specific dimensions in your deadfront design?
When you specify a deadfront design for your project, we offer two layout configurations. Minimum dimensions strictly cover the mandatory clearance requirements, including standard bushing spacing, bushing height, and primary compartment depth. In contrast, specific dimensions extend beyond the bare minimums to give your field technicians extra spatial clearance for easier cable connection, safer routine maintenance, and smoother tool maneuvering.

4: Do your transformers support customized configurations for Bitcoin mining and renewable energy?
Absolutely. We possess extensive experience tailoring units for demanding environments. For crypto mining infrastructure, we provide specialized 415V (Y-configuration) load-side transformers optimized for high harmonic loads. For solar farms and wind plants, we engineer heavy-duty step-up transformer systems designed to withstand the cyclic power fluctuations typical of renewable energy generation.

5: What technical details should I provide to get a wholesale B2B quote from Clelek?
To ensure our engineering team delivers an accurate quotation and lead time within 24 hours, please submit your required kVA rating (e.g., 500 kVA, 750 kVA), primary voltage (up to 34.5 kV), secondary voltage (e.g., 208Y/120V, 480Y/277V), feed layout (Loop feed or Radial feed), and front configuration (Dead-front or Live-front). Contact our North American support desk to initiate your custom engineering request.
