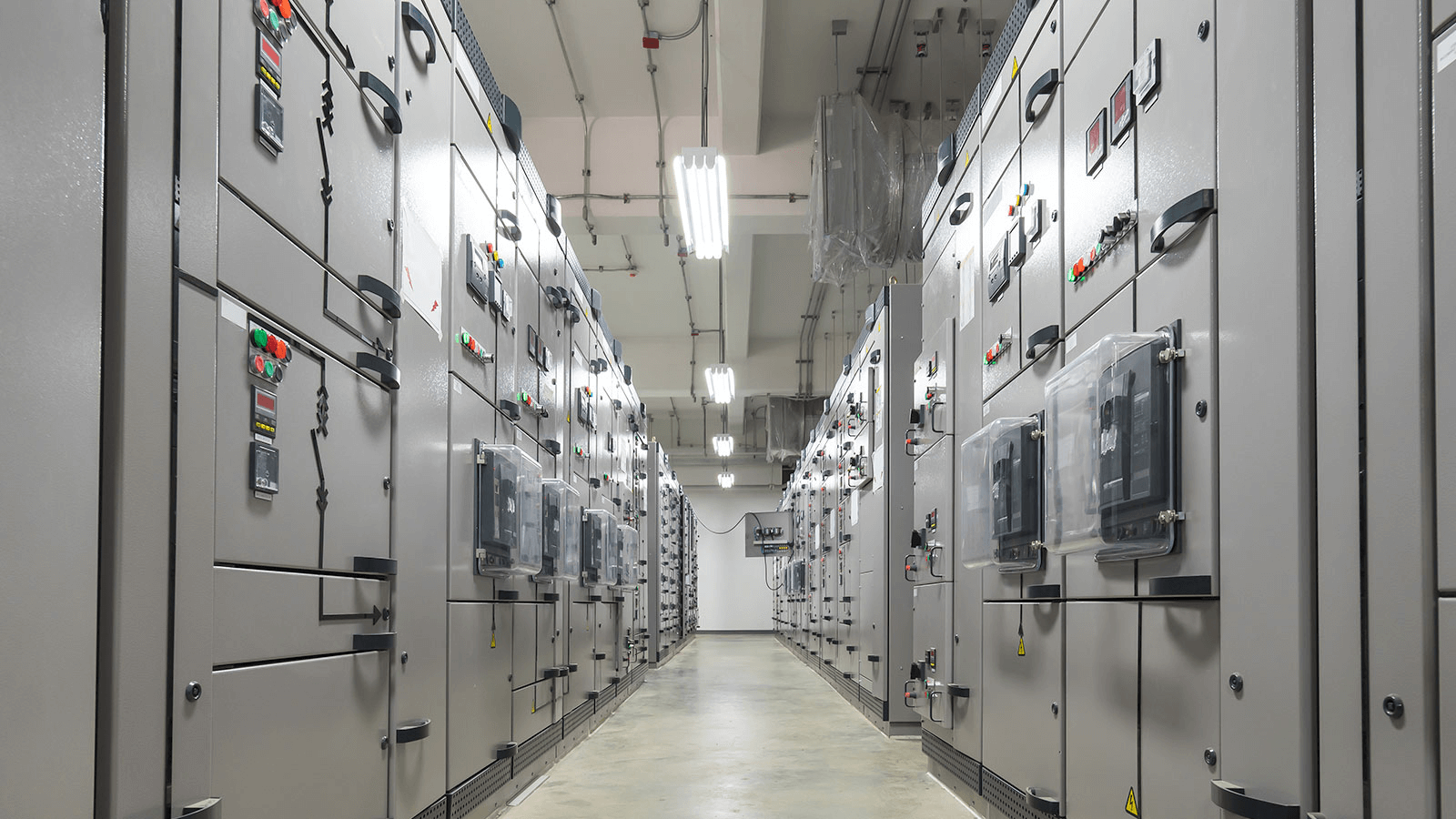

Aparamenta eléctrica es un conjunto completo de equipos compuesto por disyuntores e interruptores de aislamiento. Es el componente central del sistema eléctrico, por lo que es responsable del control, la protección y el aislamiento de circuitos y equipos, y también se utiliza para regular el flujo de energía, cortar rápidamente la parte defectuosa en caso de fallo y mantener el funcionamiento normal del circuito.
Es el "guardia de seguridad" y el "centro de despacho" del sistema eléctrico: puede garantizar la distribución ordenada de la electricidad y coordinar la transmisión de energía desde la generación hasta el consumo.Al mismo tiempo, cuando se produce un fallo, puede cortar inmediatamente el peligro oculto, lo que no sólo puede proteger los electrodomésticos de daños, sino también evitar que todo el sistema eléctrico se dañe y cause cortes de energía a gran escala, por lo que es importante.
Aparamenta de alta tensión (AT) consiste en un conjunto integrado de disyuntores eléctricos, fusibles e interruptores de desconexión. Se utiliza principalmente para proteger, controlar y aislar equipos eléctricos. Sus funciones principales son cortar el suministro eléctrico de los equipos para facilitar los trabajos de mantenimiento posteriores y despejar rápidamente los fallos en el circuito descendente.
La importancia de la aparamenta de alta tensión radica en sus múltiples funciones.
Control de potenciaControla el flujo de electricidad de alta tensión y puede abrir o cerrar circuitos según sea necesario, lo que permite la distribución de energía a diferentes partes de la red eléctrica.
Protección:El operador controla la corriente, conmuta el circuito, conecta o desconecta el equipo y gestiona la distribución según sea necesario.
Aislamiento: Durante el mantenimiento o cuando se produce un fallo, la aparamenta de alta tensión proporciona aislamiento. El dispositivo de aislamiento de la aparamenta puede garantizar que la parte de trabajo se desconecte completamente después de cortar el circuito, lo que protege la seguridad del personal de mantenimiento.
Interruptores automáticos: Son los componentes más críticos, utilizados habitualmente en aplicaciones de alta tensión. Utilizan gas hexafluoruro de azufre con excelentes propiedades dieléctricas como medio aislante y de extinción de arcos, por lo que pueden cortar rápidamente el circuito.
Seccionadores: También conocidos como seccionadores, se utilizan para aislar una parte del circuito para su mantenimiento o reparación. Proporcionan una interrupción visible en el circuito, garantizando que el equipo está desenergizado de forma segura.
Protectores contra sobretensiones: Los sistemas de alta tensión son propensos a las sobretensiones causadas por rayos o cambios bruscos de carga. Los descargadores de sobretensiones de la aparamenta de alta tensión desvían estas sobretensiones a tierra, protegiendo los equipos de posibles daños.
Transformadores de intensidad (TC) y transformadores de tensión (TT): Los TC se utilizan para medir valores de corriente elevados reduciendo la corriente a un nivel medible. Los TT, por su parte, reducen los valores de alta tensión con fines de medición y protección. Estas medidas se utilizan para supervisar el rendimiento del sistema de alta tensión y para el relé de protección.

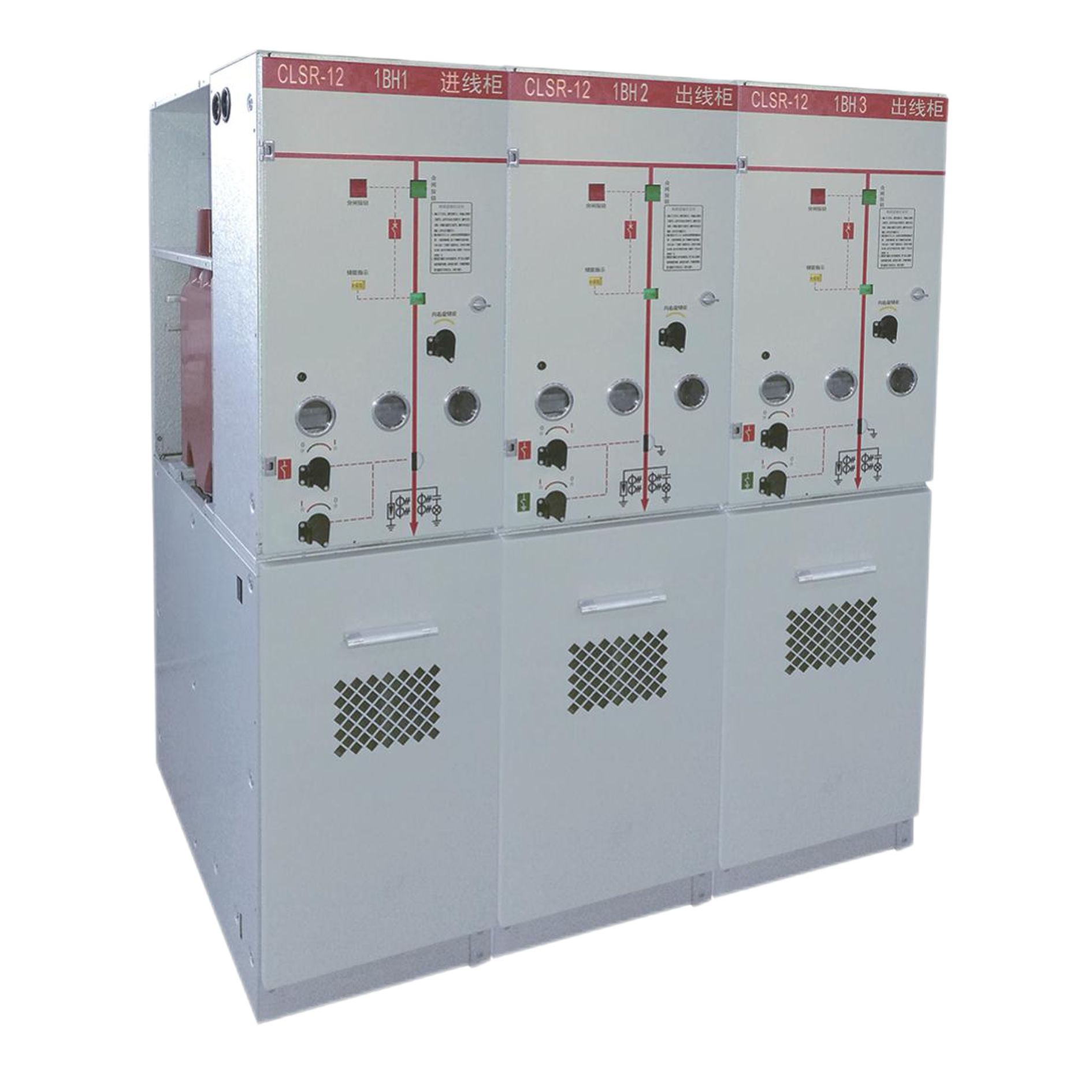

Aparamenta de media tensión es un equipo eléctrico con un rango de tensión de 1kV a 35kV. Compuesto por disyuntores y otros componentes, conecta redes eléctricas de alta y baja tensión, controla la distribución de energía, protege circuitos y se utiliza en industrias, redes de distribución y otros escenarios.
Distribución de energía: La aparamenta de MT distribuye la energía desde la subestación a los distintos centros de carga de una instalación.
ProtecciónProporciona protección contra fallos. Utiliza disyuntores y relés de protección para detectar e interrumpir corrientes anómalas. Pero el diseño y la potencia de estos componentes son más adecuados para la gama de media tensión.
Controlar: Controla los equipos eléctricos conectados a la red de media tensión, incluyendo el arranque y la parada de motores, y la gestión de otras cargas eléctricas.
Interruptores automáticos: La aparamenta de MT puede utilizar disyuntores de vacío o disyuntores de SF₆, en función de los requisitos de la aplicación. Los disyuntores de vacío son populares en aplicaciones de media tensión debido a su naturaleza de acción rápida y larga vida útil. Utilizan un entorno de vacío para extinguir el arco al interrumpir el circuito.
Interruptores-seccionadores: Estos interruptores se utilizan para interrumpir la corriente de carga en condiciones normales de funcionamiento. A menudo se utilizan en combinación con fusibles para la protección. Los interruptores-seccionadores pueden accionarse manualmente o a distancia.
Interruptores de desconexión: Se utilizan para aislar partes del sistema de MT para su mantenimiento o reparación. Los interruptores de desconexión proporcionan una interrupción visible del circuito, garantizando la seguridad de los trabajadores.
Relés de control y protección: Estos relés se encargan de supervisar los parámetros eléctricos del sistema de media tensión. Pueden detectar sobrecorrientes, subtensiones y otras condiciones anómalas y enviar señales a los disyuntores para que se disparen en caso necesario.
Aparamenta de baja tensión es equipo eléctrico con voltaje AC ≤ 1000V, DC ≤ 1500V, incluyendo disyuntores y otros componentes. Se utiliza para la distribución de energía terminal, protección de circuitos, y aplicable en edificios, fábricas, etc..
Distribución de energía: Distribuir la energía eléctrica a las distintas ramas y controlar, proteger los circuitos.
Protección: Protege el circuito de sobrecargas y cortocircuitos. Durante el funcionamiento, si el disyuntor y el fusible del interruptor detectan una corriente anormal, cortarán el circuito para evitar daños en los aparatos eléctricos.
Controlar: La aparamenta de BT puede controlar las cargas eléctricas.
Interruptores automáticos: Son componentes esenciales en Aparamenta de BTLos interruptores automáticos en miniatura (MCB) y los interruptores automáticos de caja moldeada (MCCB). Los MCB están diseñados para proteger contra sobrecargas y cortocircuitos en circuitos de baja corriente, mientras que los MCCB pueden manejar corrientes más altas.
Contactores: Los contactores se utilizan para controlar el funcionamiento de motores eléctricos y otras cargas de alta intensidad. Pueden controlarse a distancia, lo que permite automatizar los sistemas eléctricos.
Relés: Los relés se utilizan para controlar y proteger los circuitos eléctricos. Pueden utilizarse para detectar condiciones anormales, como sobrecorrientes, subtensiones y sobrecalentamientos, y desencadenar la acción adecuada.
Fusibles: El fusible es un dispositivo de protección sencillo y eficaz. Cuando la corriente que lo atraviesa supera un determinado valor, el fino alambre del dispositivo se funde, desconectando así el circuito y protegiendo el equipo, que es su finalidad.
Barras de autobús: Las barras colectoras se utilizan para distribuir la energía dentro del Aparamenta de BTque son de cobre o aluminio y pueden transportar corrientes elevadas.
Tensión nominalEste es el factor más básico. Elegir una tensión nominal incorrecta puede provocar fallos en los equipos y riesgos para la seguridad, por lo que primero debemos determinar la tensión nominal del sistema eléctrico.
Capacidad de carga actual: Debemos evaluar con precisión la capacidad de transporte de corriente del sistema, ya que se refiere a la corriente máxima que el equipo de conmutación debe ser capaz de manejar en condiciones normales y de fallo.
Funciones de protección: La función de protección integral del armario de distribución puede evitar y proteger mejor la sobrecorriente, el cortocircuito y el fallo a tierra.
Fiabilidad: Tenga en cuenta la reputación del fabricante. Un equipo de conmutación fiable puede reducir la probabilidad de fallos inesperados y tiempos de inactividad.
Requisitos de mantenimiento: Los distintos tipos de armarios de distribución tienen necesidades de mantenimiento diferentes. Debemos elegir equipos de conmutación que sean fáciles de mantener y dispongan de piezas de repuesto listas para usar.
Coste - Eficacia: Aunque el coste no debe ser el único factor determinante, hay que considerar globalmente la rentabilidad de los equipos de conmutación.
Condiciones medioambientales: Tener en cuenta las condiciones ambientales en las que se utiliza la máquina puede ayudarnos a elegir un armario de distribución más adecuado (debemos considerar factores como la temperatura y la humedad).
Comprender las diferencias entre aparamenta de alta tensión, media tensión y baja tensión es crucial para diseñar sistemas eléctricos fiables y eficientes. Evaluando detenidamente los requisitos de tensión, la escala de aplicación y la prioridad de las funciones básicas, las empresas pueden ser más precisas. seleccionar la solución de aparamenta adecuada para garantizar la seguridad, la eficacia y el funcionamiento estable a largo plazo del sistema eléctrico. En ChuanliEstamos comprometidos a proporcionar soluciones de aparamenta de alta calidad adaptadas a estas necesidades, proporcionando a nuestros clientes seguridad, rendimiento y fiabilidad en los que pueden confiar.
